Sicherung von 12 Volt Steckdose bei Küchenzeile

09.09.2019 18:21
avatar  Finni
#1 Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Hallo,
Wo finde ich denn beim Sunlight T66 die Sicherung von der 12 Volt Steckdose bei der Küchenzeile?

Gruß Hermann


 Antworten

 Beitrag melden
09.09.2019 18:54 (zuletzt bearbeitet: 09.09.2019 18:55)
#2 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

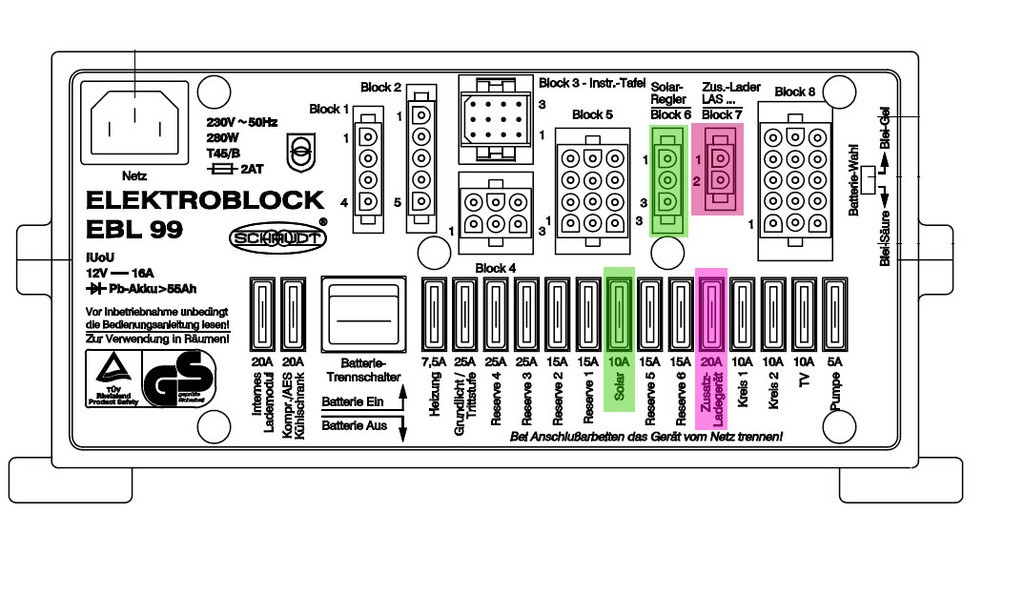

Im Schaudt EBL -> sollte die 3. Sicherung von rechts sein -> Kreis 2 Manchmal ist es aber auch die 4.
Siehe: https://www.wohnmobilforum.de/bilderdien..._91159_aa32.JPG
Im Fazit kurz rausziehen und die Sicherung prüfen einfach ;-)

Edit
War der EBL99 aber die Position sollte gleich sein der Sicherungen ;-)

Beste Grüße
Steffen


 Antworten

 Beitrag melden
09.09.2019 19:40
avatar  Finni
#3 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Ich konnte noch nichts finden? Es ist der EBL 119.


 Antworten

 Beitrag melden
09.09.2019 20:10
#4 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrer

Hallo, bei meinem T66 ist es die Sicherung für TV. Beim EBL also falsch beschriftet.
Gruß Peter

Peter

Sunlight T66 Bj. 2017


 Antworten

 Beitrag melden
09.09.2019 21:11
avatar  Finni
#5 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

TV funktioniert aber?
Ich muss morgen mal im Hellen nachsehen.


 Antworten

 Beitrag melden
09.09.2019 21:52
avatar  Olli54
#6 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Hallo,

bei meinem T66 Bj. 2017 ist die Sicherung für die 12V Steckdose im Küchenblock die Sicherung Reserve 6.

[[File:Anschluß EBL.pdf]][[File:Sicherungen.pdf]]
Siehe .pdf Anhang

LG Wolfgang



Unterwegs mit Sunlight T66 / 2017

Forumspate

 Antworten

 Beitrag melden
10.09.2019 10:05
avatar  Finni
#7 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Es war die TV ?? Sicherung , aber der Fernseher funktionierte trotzdem???
Wo ist der nun wieder abgesichert?

Hermann


 Antworten

 Beitrag melden
10.09.2019 10:45
avatar  Olli54
#8 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Hallo Hermann,

schau mal rechts vorn neben dem EBL ist ein Sicherungsblock mit vier Sicherungen. Die oberste Sicherung (10A) könnte die für den TV sein.
Das war bei meinem Fahrzeug auch so verkabelt. Habe das aber mittlerweile umgeändert und auf die Sicherung vom EBL (TV/Sat) gelegt.
Die Sicherung (10A)in dem Sicherungsblock war auch auf die Kfz.-Batterie geklemmt.

Siehe Foto|addpics|mc6-1v-8544.jpg|/addpics|

LG Wolfgang



Unterwegs mit Sunlight T66 / 2017

Forumspate

 Antworten

 Beitrag melden
10.09.2019 10:54
avatar  Olli54
#9 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Hallo Hermann,

nochmal zu den Sicherungen in dem Sicherungsblock rechts neben dem EBL.

Die 2A Sicherung ist für das +D Relais (hinter dem EBL verbaut).
Die beiden 5A Sicherungen sind für die gelben seitlichen Begrenzungsleuchten am Fahrzeug, eine für rechte Seite, eine für linke Seite.
Ich hatte Dir doch mal Pläne von der ganzen Verkabelung zugesandt.

Probier es mal aus!!

LG Wolfgang



Unterwegs mit Sunlight T66 / 2017

Forumspate

 Antworten

 Beitrag melden
10.09.2019 11:39
avatar  Finni
#10 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Danke!
So, die 10A Sicherung rechts neben dem EBL ist tatsächlich für den Fernseher. Muss ich mal abändern, bin aber gerade unterwegs.

Hermann


 Antworten

 Beitrag melden
10.09.2019 19:32 (zuletzt bearbeitet: 03.11.2020 15:36)
avatar  Olli54
#11 RE: Sicherung von 12 Volt Steckdose bei Küchenzeile
avatar
Fahrkönner

Hallo,
nochmal was zum 12 V Anschluß den TV Gerätes als ich das Fahrzeug gekauft habe.
Die +12 V des TV Gerätes waren über eine extra Sicherung (10A), im zusätzlichen Sicherungsblock, mit einem Kabeldieb auf die 12V Leitung, die von der Kfz-Batterie zum EBL (Kühlschrank-Anschluß) führt, aufgeschaltet.
Die Minusleitung war am Block 8, Pin 5 angeschlossen. Der +D Anschluß wieder mit einem Kabeldieb an Block 1, Pin 2.
Problem sehe ich dabei, das der TV die Fahrzeugbatterie bei längerem Standbetrieb entläd.

Siehe Foto.
Das habe ich mittlerweile alles abgeändert. Der TV ist jetzt über den EBL, über die betreffenden Sicherung, an der Aufbaubatterie angeschlossen so wie die anderen 12V Verbraucher auch. Wird der EBL abgeschaltet geht auch der TV aus.

Der Einsatz von den so genannten Kabeldieben im Kfz-Bereich ist m.E. fragwürdig und nicht professionell. Das geht bei mir gar nicht. Ich weiß nicht wer den TV in mein Fahrzeug eingebaut hat.|addpics|mc6-1w-a0ed.jpg-invaddpicsinvv|/addpics|

LG Wolfgang



Unterwegs mit Sunlight T66 / 2017

Forumspate

 Antworten

 Beitrag melden
